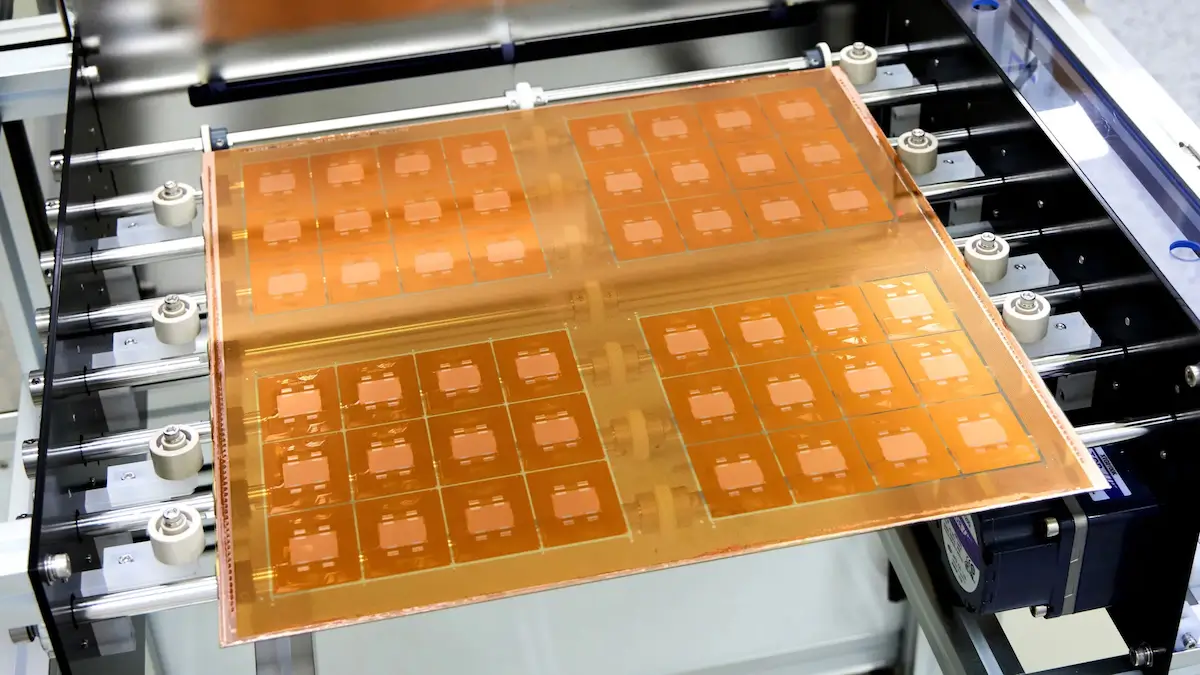

Glas als Substrat für KI-Chips eröffnet neue Möglichkeiten, mehrere spezialisierte Siliziumchips effizient zu verbinden. Die Technik soll nicht nur Überhitzung und Verformung verhindern, sondern Computer auch schneller und effizienter machen.
Spezielle Glaspanels könnten künftig organische Trägerschichten in der Halbleiterindustrie ersetzen und die Effizienz von KI-Prozessoren steigern. Während herkömmliche Substrate unter Hitze verformen, bietet Glas die notwendige mechanische Stabilität für die nächste Generation von Hochleistungsrechnern. Der Materialwechsel könnte den Beginn einer neuen Phase in globalen Rechenzentren markieren.
Die US-Regierung fördert eine Partnerschaft zwischen Absolics und Georgia Tech mit 175 Millionen US-Dollar aus dem „CHIPS for America“-Programm. Damit sichern sich die USA eine zentrale Rolle in der Halbleiter-Lieferkette. In Covington, Georgia, entstand bereits eine Fabrik für die kommerzielle Fertigung dieser Glassubstrate.
KI-Chips auf Glas: Der globale Wettbewerb im Fokus
Hinter den Kulissen hat sich ein industrieller Wettlauf zwischen den führenden Technologie-Nationen entwickelt. Neben dem US-Konzern Intel beschleunigen südkoreanische Unternehmen wie Samsung oder LG ihre Forschung. Auch chinesische Firmen gehören zu den frühen Anwendern dieser Technologie.
Du willst nicht abgehängt werden, wenn es um KI, Green Tech und die Tech-Themen von Morgen geht? Über 12.000 Vordenker bekommen jeden Tag die wichtigsten News direkt in die Inbox und sichern sich ihren Vorsprung.
Nur für kurze Zeit: Anmelden und mit etwas Glück 50€ Amazon-Guthaben gewinnen!
Mit deiner Anmeldung bestätigst du unsere Datenschutzerklärung. Beim Gewinnspiel gelten die AGB.
Der Zulieferer JNTC produziert bereits semi-fertige Glaspanels in hohen Stückzahlen für den Weltmarkt. Das Unternehmen plant für das Jahr 2027 eine zusätzliche Fertigungslinie in Vietnam. Analysten prognostizieren für den Sektor ein Wachstum auf bis zu 4,4 Milliarden US-Dollar bis 2036.
Die physikalischen Vorteile von Glas gegenüber Epoxidharz sind messbar: Die Oberfläche ist 5.000-mal glatter als bei organischen Substraten. Das ermöglicht eine zehnmal höhere Dichte bei elektrischen Verbindungen. So können etwa 50 Prozent mehr Siliziumchips auf der gleichen Fläche Platz finden.
Lichtbasierte Signale für KI-Hardware
Die Panels weisen eine Dicke von lediglich 700 Mikrometern bis 1,4 Millimetern auf. Dennoch sollen sie den thermischen Belastungen moderner KI-Workloads standhalten. Glas verspricht dabei eine präzise Ausrichtung der Komponenten und verhindert Verformungen.
Künftige Chip-Generationen könnten die Transparenz des Materials für integrierte optische Signalwege nutzen. Designer würden diese direkt in das Substrat einbauen. Lichtpulse ersetzen dabei stromintensive Kupferpfade und senken den Energiebedarf der Rechenzentren.
Intel demonstrierte bereits Anfang 2025 einen funktionsfähigen Computer mit Glaskern-Substrat, der das Windows-Betriebssystem startete. Neue Fertigungswerkzeuge stabilisieren die Prozesse mittlerweile zuverlässig. Die Technologie wandert vom Prototypenstadium in die industrielle Massenfertigung.
